R-484

Přídavná zařízení

R-484

Relé + patice + ochranná dioda, set určený k ústřednám řady CS-484 a modulům RM-516, zatižitelnost kontaktů 230V/8A

Napájení / krytí: 24Vss

Produktový manuálPDF · 0,1 MB

Popis zařízení

Relé + patice + ochranná dioda, set použitelný jako výstupní relé pro ústředny řady CS-484 a programovatelné moduly RM-516.

Poznámka: při připojování je nutné dodržet polaritu relé (GND na straně ústředny .. viz schéma zapojení)

Technické parametry

Počet kontaktů: 2 P (dva páry)
Max. trvalý / zapínací proud: 8A / 15A
Jmenovité napětí / max. spínané: 250V /250V
AC1 – max. spínaný výkon: 2.000 VA
AC15 – max. spínaný výkon (230Vst): 400VA
AC3 zátěž, 1fázový motor (230Vst): 0,3kW
Minimální spínaný výkon: 300mW
Materiál kontaktů: AgNi
Mechanická životnost: 100 000 000 sepnutí
Pracocní prostředí: -40°C až +85°C
Certifikace: ČSN EN 50178, ČSN EN 60335

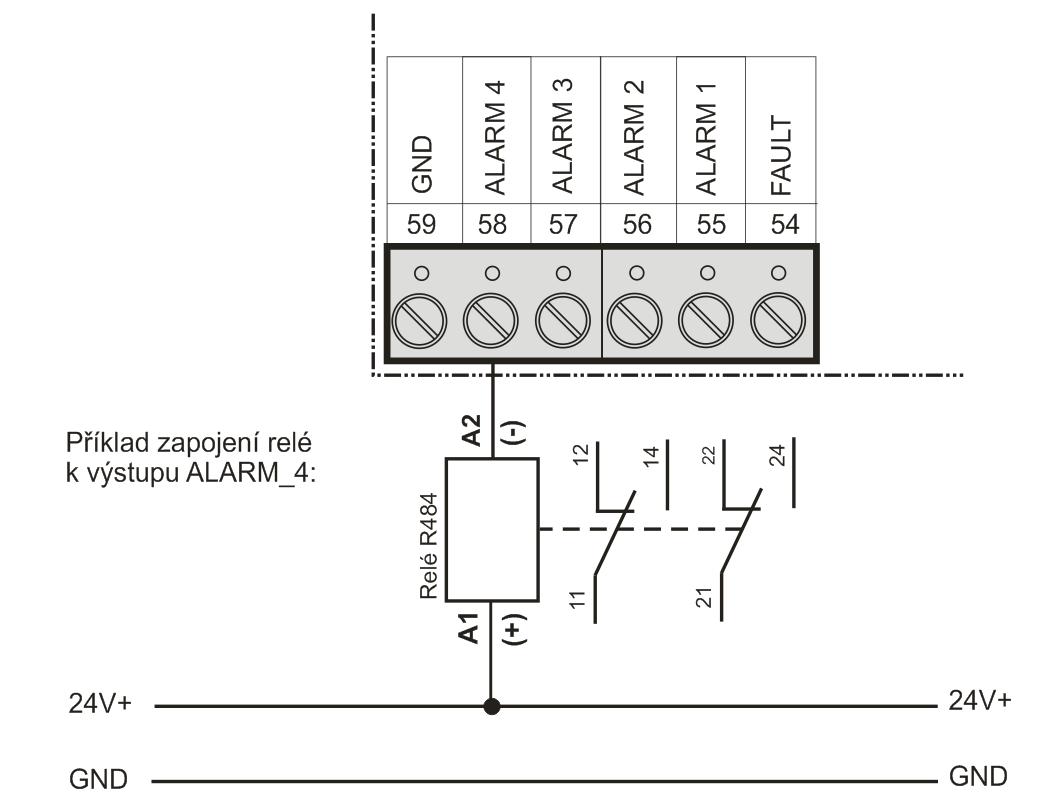

Schéma zapojení

Schéma zapojení R-484

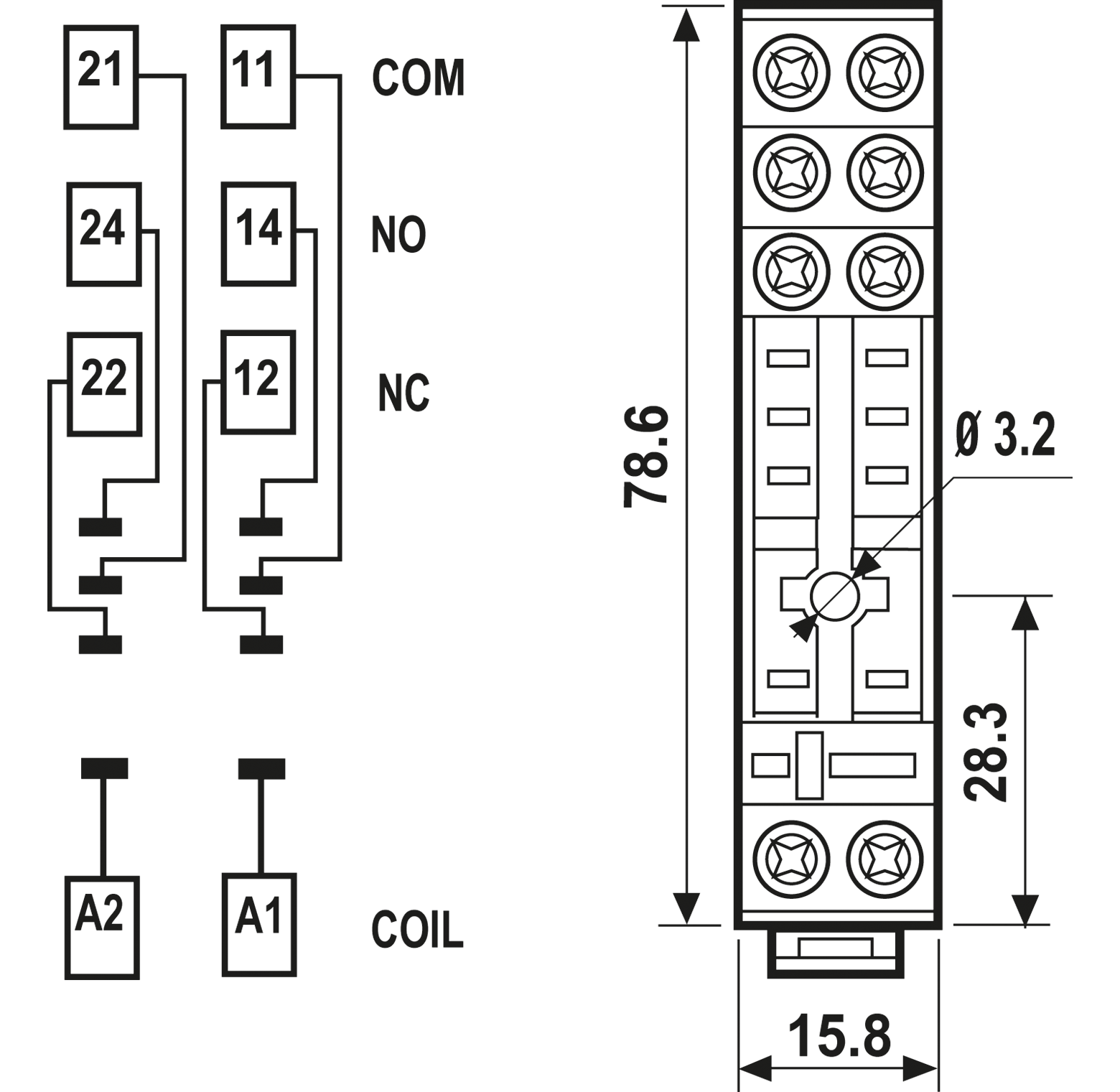

Rozměry a pohledy
