Přídavná zařízení
RM-560
Programovatelný modul výstupů ústředen řady CS-484, 6x výstupní bezpotenciálové relé, komunikace po RS485
- Napájení / krytí
- 24Vss / IP20
Popis zařízení
Modul RM-560 umožňuje přiřazovat jednotlivým snímačům, či skupinám snímačů (připojených k ústřednám řady CS-484) vlastní výstupní relé nezávislé na ostatních výstupních relé.
Hlavní rysy přístroje:
- zónování čidel připojených k ústřednám řady CS-484
- při potřebě většího počtu výstupních relé je možné umístit na jednu linku RS-485 více modulů RM-560
- jednoduché programování (součástí konfiguračního SW ústředen řady CS-484)
Technické parametry
- napájení
- 15-24Vss / max. 150mA
- výstupy
- 6x bezpotenciálové relé
- parametry výstupních relé
- 230V – 2A
- komunikační rozhraní
- RS485, protokol AIBus
- rozměry modulu
- MODULBOX 6M, DIN 35 / 106 x 90 x 58 mm
- kabeláž komunikační linky
- stíněná kroucená dvoulinka 2x1mm², max. délka 200m, 100-130ohmů, 60pF/m
- klimatická odolnost
- -10 až +50°C / 5 až 90% rel.vlh./ 40°C
- krytí modulu
- IP 20

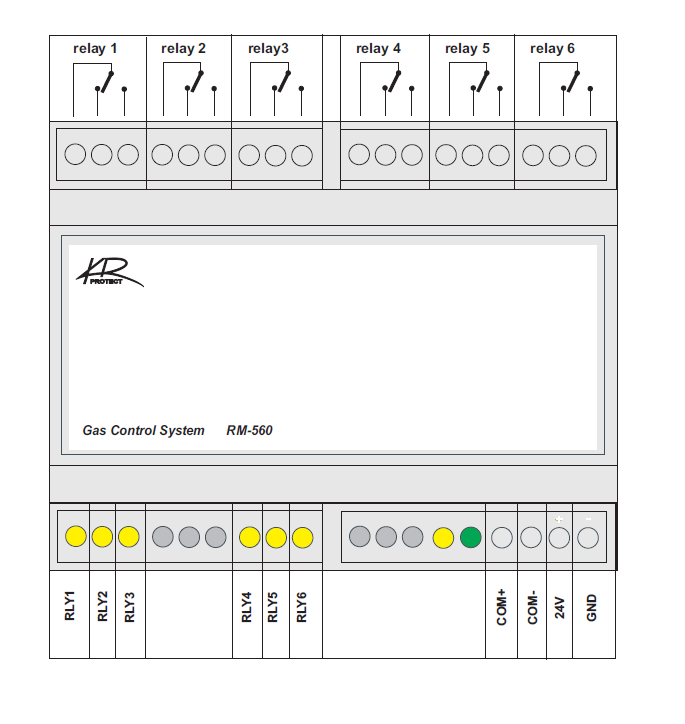

Schéma zapojení

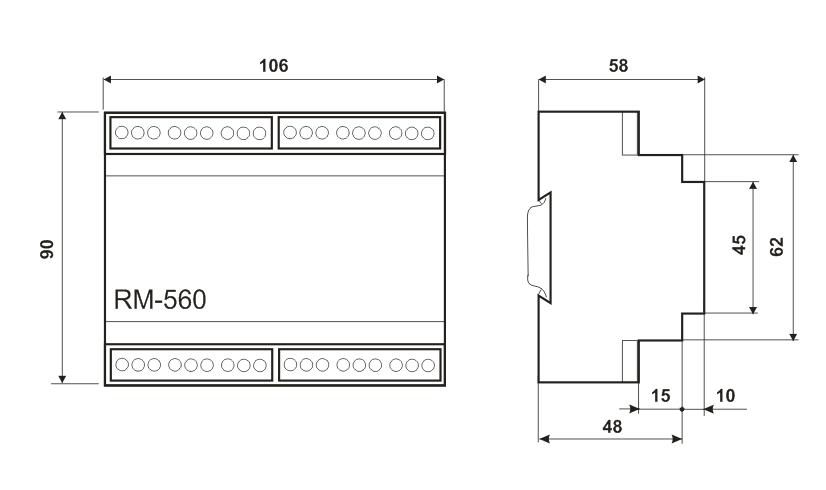

Rozměry a pohledy
