Toxický plyn
KM-1-HL
Detekce chladiva v rozsahu měření 0-5000ppm, výstup 4-20mA
- Měřená místa / poplachové stupně
- 1 / 0 (4-20mA)
- Napájení / krytí
- 24Vss / IP54
Popis zařízení
Snímač KM-1-HL je určen k detekování chladiva při jeho náhodných únicích či haváriích v prostorách zasažitelných tímto plynem při ochraně zdraví osob a majetku. Trvalá přítomnost i malých koncentrací chladiv (měřené látky) destruuje meřící senzor (!). V uvedených případech je nutné použít snímače osazené IR senzory (senzory pracujícími na bázi infračervená absorpce) .. zde odkaz
Hlavní rysy snímače:
- kvalitní snímač chladiva, příkladná polovodičová selekce k měřené látce
- robustní mosazná niklovaná hlavice senzoru, včetně kabelové průchodky
- snímače doporučujeme využít v propojení s ústřednami řady CS-121 a CS-484
Technické parametry
- Detekovatelný plyn
- Chladiva (R123A, R404A, R407C, R134A ..)
- Princip měření
- Polovodičový
- Standartní měřící rozsah
- 0–5.000ppm
- Doba odezvy T₉₀
- 30-60s v závislosti na druhu chladiva
- Doba stabilizace
- 10min (90%), 120min (99%)
- Klimatická odolnost
- -20°C až + 50°C
- Relativní vlhkosti okolí
- 10% – 90%RV nekondenzující
- Atmosferický tlak okolí
- 900mbar až 1100mbar
- Napájení
- 24Vss +/-6Vss
- Příkon
- 80mA / 2W
- Výstup
- 4 – 20mA (lineární)
- Maximální zátěž
- 500Ω
- Doporučená kabeláž
- stíněný kabel 3 x 1mm do vzdálenosti 1000m / (odpovídající odpor = 9Ω)
- Kabelová průchodka
- M16 x 1,5 (průměr průchozího kabelu = 5÷9mm)
- Kalibrační perioda
- Maximálně 6 měsíců (doporučujeme ČSN EN 50073)
- Rozměry (V x Š x H)
- 188 x 105 x 65mm
- Hmotnost
- 630g
- Provedení pouzdra
- Hliník lakovaný, mosazná niklovaná hlavice a průchodka
- Teplota skladování
- -25°C až +60°C
- Krytí
- IP 54 (kromě průchodu pro plyn)
- EC
- CE 89/336/EEC (EMC)
- Certifikace
- ČSN EN 61779-1 a ČSN EN 61779-4

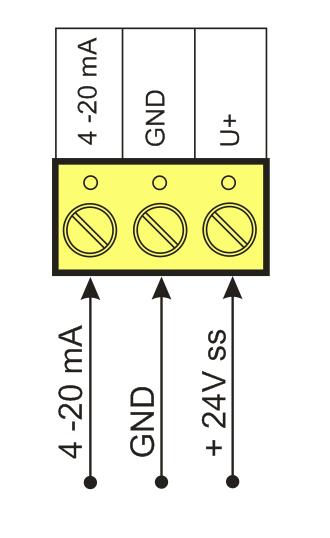

Schéma zapojení

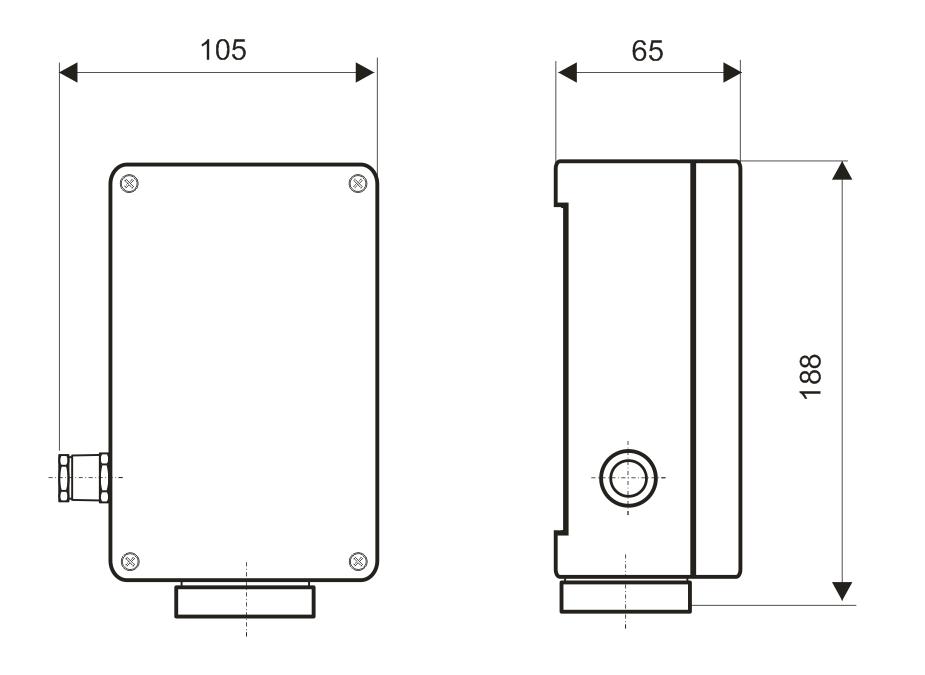

Rozměry a pohledy
