SMART3-R (CH)

Detekce chladiv, IR měřící senzor, 0-5000ppm (0-2000ppm), výstup 4-20mA + 3x relé pro poruchu FAULT / Alarm_1 / Alarm_2

Dostupné verze kalibrací: R32, R134A, SF6, R125, R1234YF, R1234ZE, R404A, R407A, R407C, R407F, R410A, R449A, R507A, R417A, R448, R1233ZD

Měřená místa / poplachové stupně: Options: reléová karta STS3REL / RS845
Napájení / krytí: 12-24Vss / IP54 (IP65)

Poptat produkt

Popis zařízení

Snímače SMART3-R (CH) jsou určeny pro měření koncentrací chladiv v prostředí bez nebezpečí výbuchu. Měřící senzory pracují na bázi infračervené absorpce (IR), který umožňuje kontinuální měření v i prostorách s trvalou přítomností chladiva.

Hlavní rysy snímačů:

IR princip měření = jediné řešení pro prostory, kde se měřené chladivo vyskytuje často, nebo trvale (polovodičové senzory se kontaktem s měřenou látkou destruují, elektrochemické senzory nelze použít)
výstupní signál 4-20 mA / lineární
3x výstupní bezpotenciálové relé pro poruchu FAULT, Alarm_1 a Alarm_2
široká škála detekovatelných plynů (viz PDF soubor „Detekované plyny“)

Technické parametry

Detekovaný plyn: Chladiva (viz „Detekované plyny“)
Princip měření: IR senzor
Napájení: 12/24Vss (-20/+15%) / 130mA
Rozsah měření: 0÷2000ppm /0÷5000ppm (dle zvoleného skupiny přístroje)
Výstupní signály: Analogový: 4÷20mA / lineární Reléový: 3x relé pro poruchu FAULT, Alarm_1 a Alarm_2 Optický: 3x LED dioda (po obvodu krytky senzoru)
Tlakové podmínky: 80-110kPa
Max. zatížení proudové smyčky: 300Ω
Provozní podmínky: -40°C až +60°C / 20-90% RH/40°C nekondenzující
Podmínky skladování: -25 až +60°C
Zahřívací interval: 2 min
Stabilizační interval: 60min (pro kalibraci a testování)
Čas odezvy – T90: 15 ÷ 30s
Rozměry (Š x V x H): 106 x 150 x 85 mm
Přesnost: Od +/-2% do +/-5% rozsahu
Krytí: IP54
Kabelová průchodka: PGM 13,5_ plastové provedení

SMART3-R (CH)

Popis zařízení

Hlavní rysy snímačů:

Technické parametry

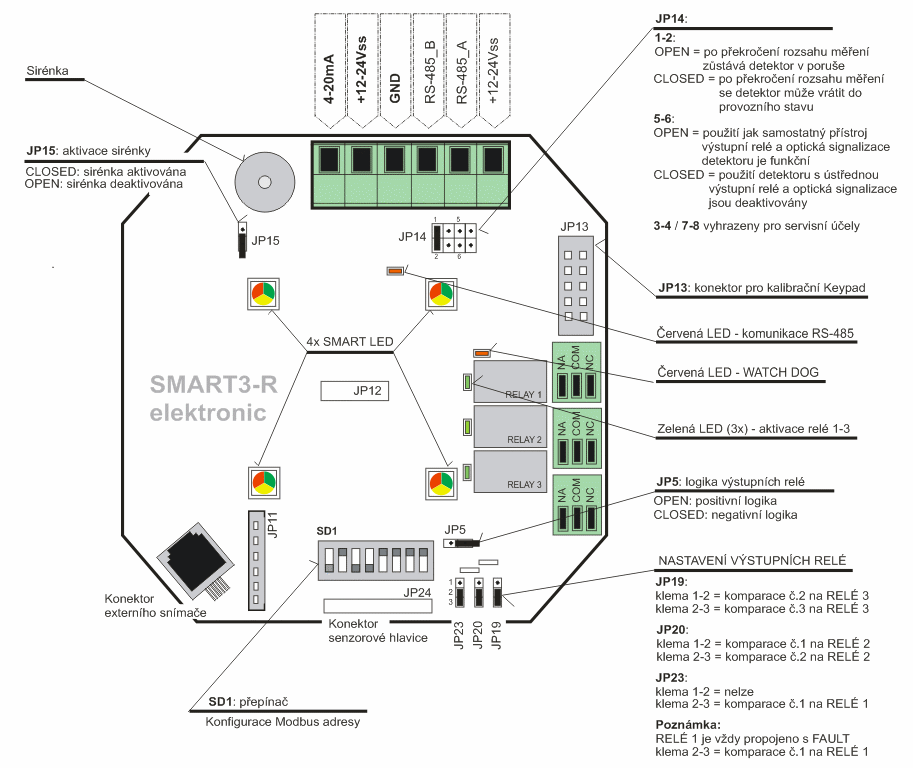

Schéma zapojení
