Hořlavé plyny
SE-138K
Hořlavé plyny, 3x poplachový stupeň, 4x výstupní relé, katalytický senzor, 0-20%DMV, Ex provedení – zóna_1.
- Měřená místa / poplachové stupně
- 1 / 3
- Napájení / krytí
- 12-24Vss / IP54 (IP65)
Popis zařízení
Detektory SE-138K jsou tříúrovňové přístroje určené pro měření koncentrací hořlavých a výbušných plynů v Ex prostředí zóna_1. Jsou osazeny katalytickými senzory. Dostupné varianty přístrojů jsou uvedeny v PDF souboru „Detekované plyny„.
Hlavní rysy detektoru:
- 4x výstupní bezpotenciálové relé pro Alarm_1, Alarm_2, Alarm_3 a poruchu FAULT
- výstupní signál 4-20mA / lineární
- rozsah měření 0-20%DMV kalibrovaného plynu
Technické parametry
- Typ přístroje
- SE-138K
- detekované plyny
- Hořlavé a výbušné plyny
- rozsah měření
- 0-20% DMV
- typ senzoru
- Katalytický senzor
- napájení
- 12-24V (- 10/+15%) / 3W
- t₉₀
- <60s
- výstupní signály
- 4x výstupní relé: Alarm_1, Alarm_2, Alarm_3 a porucha FAULT + Analogový signál 4-20mA / lineární
- 1. poplachový stav
- 5-10%DMV (dle nastavení DIP Switch)
- 2. poplachový stav
- 10-20%DMV (dle nastavení DIP Switch)
- 3. poplachový stav
- 20%DMV (dle nastavení DIP Switch)
- stabilita
- <+/-4% za 12měsíců
- přesnost
- 10%
- zátěž odpor proudové smyčky
- max. 50Ω/12V nebo 500Ω/24V
- provozní podmínky
- -10 až +50°C / 10 až 90% RV
- teplota skladování
- -20°C-+55°C / 5 až 95%RV
- parametry výstupních relé
- 24V / 1A SPST
- rozměry (v x š x h)
- 190 x 105 x 83 mm
- Certifikace detektoru
- II 2G Eex d IIC T6
- Číslo certifikace
- CESI 03 ATEX 232

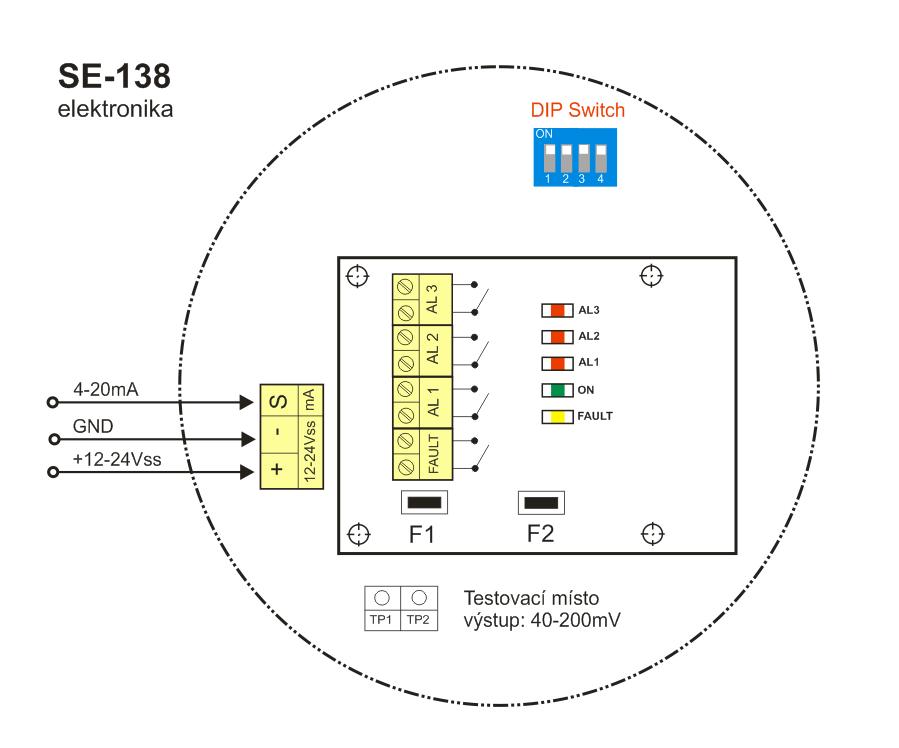

Schéma zapojení

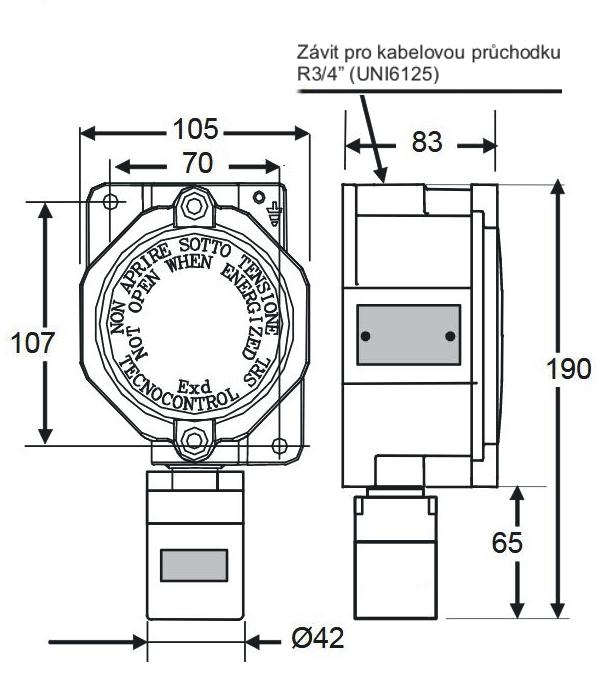

Rozměry a pohledy
