Hořlavé plyny
SE-21-230D
Hořlavé plyny, 1x poplachový stupeň, katalytický senzor, 2x výstupní relé (ALARM2 +FAULT), napájení 230V/50Hz
- Měřená místa / poplachové stupně
- 1 / 1
- Napájení / krytí
- 230V_50Hz/ IP54
Cena4 680 Kč
Poptat produktPopis zařízení
Detektor SE-21-230D je určen k detekování hořlavých a výbušných plynů při jejich náhodných únicích či haváriích v prostorách zasažitelných tímto plynem při ochraně zdraví osob a majetku. Nejpoužívanější aplikace tohoto přístroje jsou s kalibracemi na: metan (CH4), propan (C3H8), butan (C4H10), směs LPG, etanol (C2H5OH) nebo vodík (H2).
Hlavní rysy přístroje:
- detektor je osazen katalytickým senzorem měřícím v rozsahu 0-20%DMV (dolní meze výbušnosti) kalibrovaného plynu
- detektor disponuje bezpotenciálovými výstupními relé, standardně (defaultně) nastavenými pro Alarm_1= 10%DMV CH4 a Alarm_2= 20%DMV CH4. Jiné komparace, nebo kalibrační plyny je nutné uvést do objednávky
- tlačítko TEST/RESET umožňuje kontrolu přístroje, včetně jeho propojení do nadřazeného systému MaR
- doporučená kalibrační perioda je 12měsíců
Technické parametry
- Detekovatelný plyn
- Hořlavé a výbušné plyny
- Princip měření
- Katalytický senzor
- Napájecí napětí
- 230V/50HZ
- Příkon
- 3,5VA
- Kategorie přeppětí v instalaci
- II
- Rozsah měření
- 0-20%DMV CH₄ Defaultní kalibrace je metan (CH₄), jiný kalibrační plyn je nutno upřesnit v objednávce
- Výstupní signál
- 2x výstupní bezpotenciálové relé: 1x relé ALARM_2 = 230V – 2A* 1x relé FAULT = 230V- 2A* (výstupní relé pro ALARM_1 není osazeno) * Kontakty výstupních relé jsou navzájem nezávislé. Je však nepřípustné na nich kombinovat malé a nízké napětí či spínat různé fáze nízkého napětí.
- Zahřívací doba na čistém vzduchu
- Průměrně 10min
- Doba odezvy (t90)
- Méně než 10s
- Klimatická odolnost
- -10°C až + 50°C / 15% – 95%RV
- Teplota skladování
- -20°C až + 50°C / max. 95%RV
- Hmotnost detektoru
- 420g
- Rozměry (VxŠxH)
- 145 x 90 x 55 mm
- Očekávaná životnost
- Více než 4let na čistém vzduchu koncentrace překračující měřící rozsah přístroje zkracují úměrně životnost senzoru
- Kalibrační perioda
- Doporučený interval kalibrace je 9-12 měsíců
- Provedení pouzdra
- ABS pouzdro, 2x kabel. průchodka PG9
- Pracovní prostředí
- Bez nebezpečí výbuchu
- Krytí
- IP54

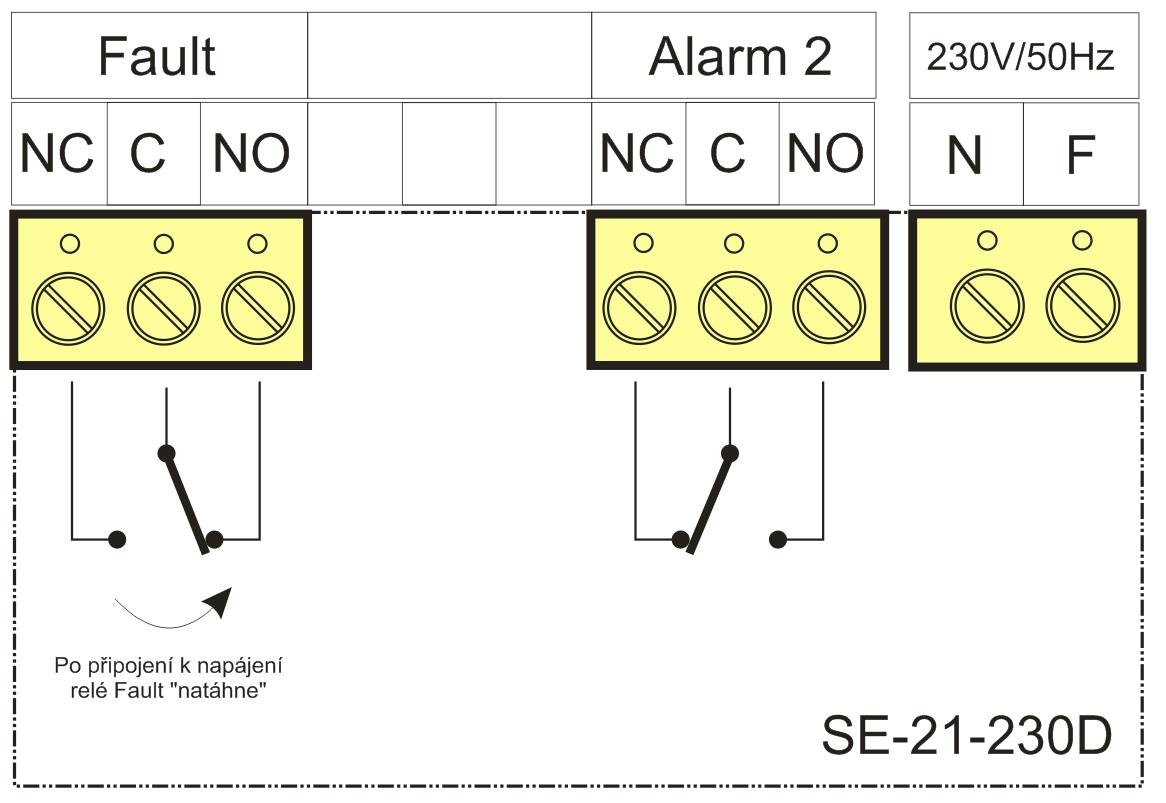

Schéma zapojení
Rozměry a pohledy
