Hořlavý plyn
TS-315K
Hořlavé a výbušné plyny, 0-20% DMV, katalytický senzor, AL pouzdro, výstupní signál 4-20mA
- Měřená místa / poplachové stupně
- 1 / 0 (4-20mA)
- Napájení / krytí
- 24Vss / IP54
Popis zařízení
Snímač TS-315K je určen k detekování hořlavých a výbušných plynů při jejich náhodných únicích či haváriích v prostorách zasažitelných tímto plynem při ochraně zdraví osob a majetku. Nejpoužívanější aplikace tohoto přístroje jsou s kalibracemi na: metan (CH4), propan (C3H8), butan (C4H10), směs LPG, etanol (C2H5OH) nebo vodík (H2).
Hlavní rysy snímače:
- snímač je osazen katalytickým senzorem měřícím v rozsahu 0-20%DMV (dolní meze výbušnosti) kalibrovaného plynu
- snímač disponuje analogovým výstupním signálem 4-20mA s lineární výstupní charakteristikou
- mechanicky odolné Al pouzdro přístroje
- robustní mosazná niklovaná hlavice senzoru, včetně kabelových průchodek
- doporučená kalibrační perioda je 12měsíců
- snímač doporučujeme využít v propojení s ústřednami řady CS-121 a CS-484
Technické parametry
- Detekovaný plyn
- Hořlavé a výbušné plyny
- Princip měření
- Katalytický senzor
- Napájecí napětí
- 24Vss (-10/+15%), 12V varianta na vyžádání
- Příkon
- 2,5VA
- Rozsah měření
- 0-50% DMV (0-20%DMV)
- Výstupní signál
- 4-20mA / lineární charakteristika
- Zatižitelnost proudové smyčky
- Max. 400Ω / 24V
- Klimatická odolnost
- -10 až +50°C / 5 až 90% RV
- Teplota skladování
- -20 až +60°C / 5 až 90% RV
- Kalibrační perioda
- 9-12 měsíců
- Rozměry (š × v × h)
- 170 x 80 x 60 mm
- Krytí
- IP 54, AL pouzdro
- Pracovní prostředí
- Bez nebezpečí výbuchu
- Kabelová průchodka
- PG-9 s průchodností kabelu 4÷8mm

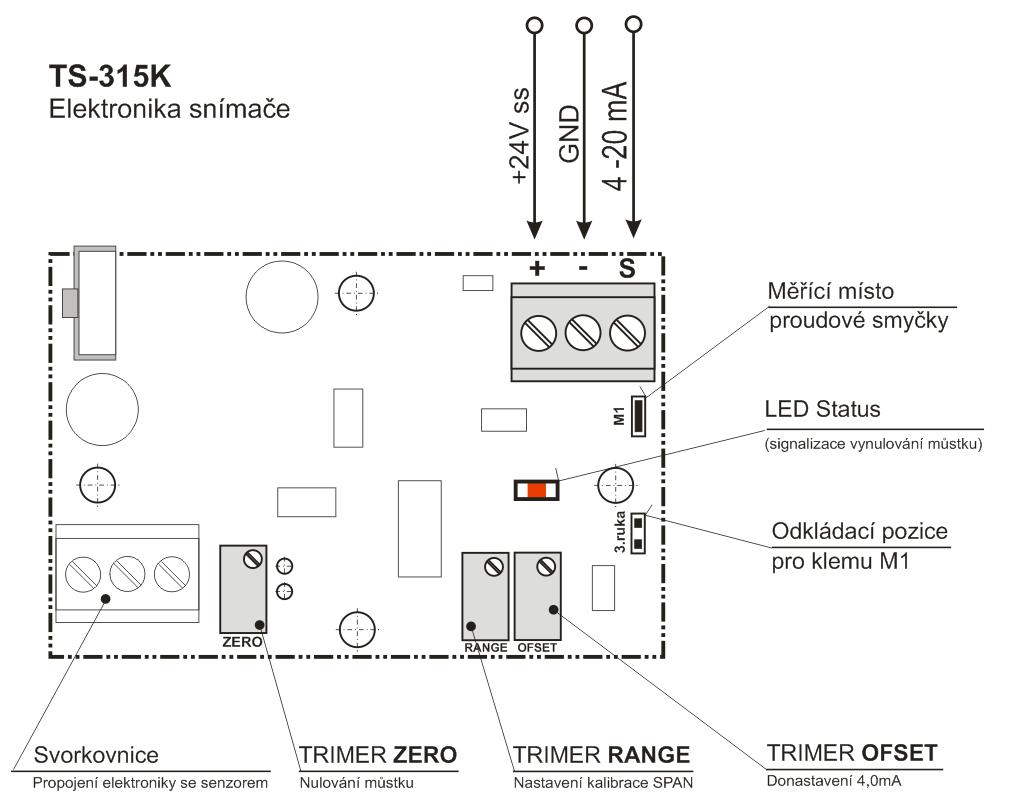

Schéma zapojení
Rozměry a pohledy
