Hořlavé plyny
SMART3G-C2 (H)
Hořlavé plyny, Ex_zóna_1, 0-100%DMV, výstup 4-20mA,
Options: karta STS3REL, karta RS485
- Měřená místa / poplachové stupně
- Options: reléová karta STS3REL / RS845
- Napájení / krytí
- 12-24Vss / IP54 (IP65)
Popis zařízení
Snímače SMART3G-C2 (H) jsou určeny pro měření koncentrací hořlavých a výbušných plynů v Ex prostředí zóna_1. Jsou osazeny katalytickými nebo infračervenými senzory. Seznam dostupných variant je uveden v PDF souboru: „Detekované plyny„.
Hlavní rysy snímačů:
- výstupní signál 4-20 mA / lineární, 3-vodičové propojení s vyhodnocovací ústřednou
- možnost doplnění analogového výstupu (4-20mA) binárním výstupem: reléovou kartou STS3REL disponující 3-mi výstupními relé (Alarm_1, Alarm_2 a porucha FAULT), nebo komunikačním rozhraním RS-485 (protokol MODBUS RTU)
- široká škála detekovatelných plynů (viz PDF soubor „Detekované plyny“)
- certifikace ATEX II2G Ex db IIC T5 Gb (standardní), volitelně II2 GD pomocí adaptéru (nutno doobjednat)
- SIL1_HW & SW
Technické parametry
- Detekovaný plyn
- Hořlavé a výbušné plyny
- Princip měření
- Katalytické spalování nebo IR senzor
- Napájení
- 12/24Vss (-20/+15%) / 130mA
- Rozsah měření
- 0÷100%DMV
- Výstupní signál
- 4÷20mA / lineární
- Klimatická odolnost
- upřesnění naleznete na výrobním štítku přístroje (standardně -20°C až +60°C / 20 až 90% RV/40°C _nekondenzující)
- Tlakové podmínky
- 80-110kPa
- Max. zatížení proudové smyčky
- 200Ω
- Podmínky skladování
- -25 až +60°C
- Zahřívací doba
- do 5min
- Čas odezvy – T90
- 15 ÷ 30s
- Rozměry (Š x V x H)
- 135 x 220 x 95 mm
- Připevňovací otvory (V x Š)
- 89 x 72mm
- Hmotnost vč. průchodky
- 1350g – 1500g
- Krytí
- EEx-d-IIC-T6 / IP65
- Normy
- EN61779-1:2001, EN61779-4:2001

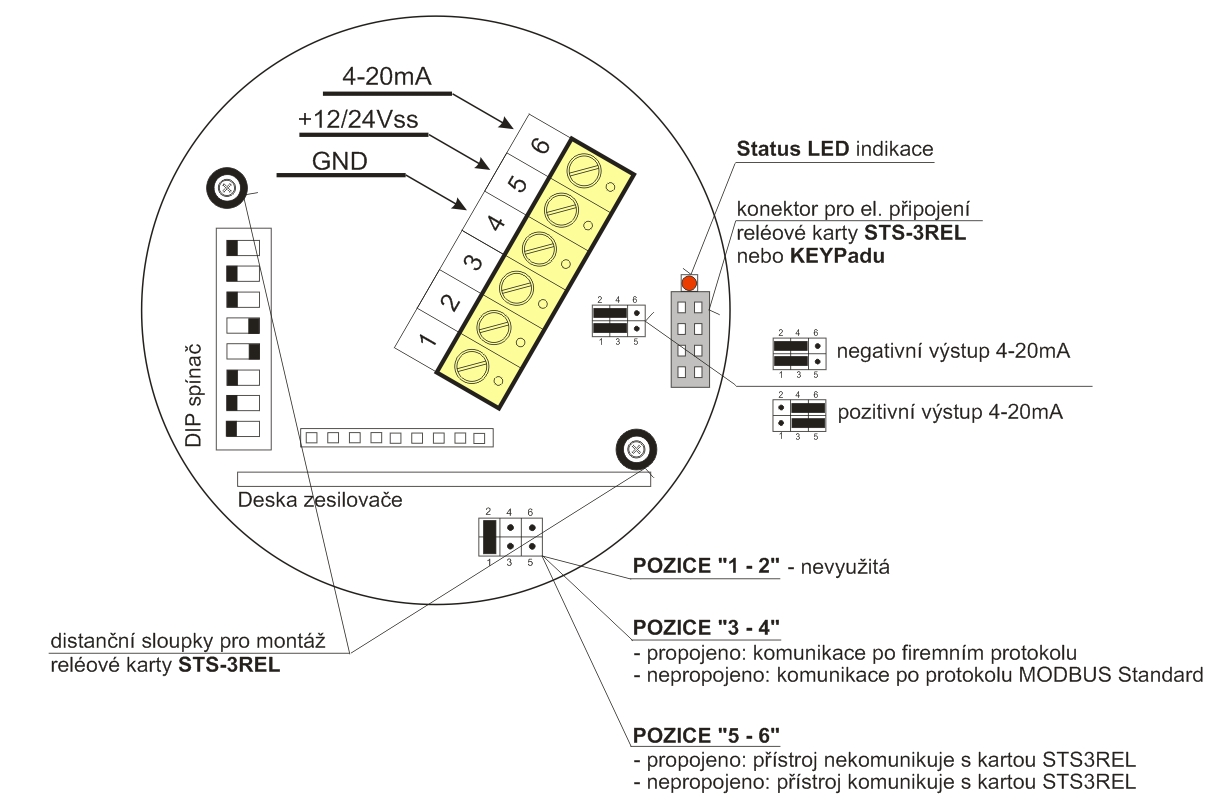

Schéma zapojení
SE-138K
Hořlavé plyny, Ex prostředí zóna_1, katalytický senzor, 3x poplachový stupeň + výstupní signál 4-20mA, 0-20%DMV
SE-138P
Hořlavé plyny, Ex prostředí zóna_1, katalytický senzor, 3x poplachový stupeň + výstupní signál 4-20mA, 0-100%DMV
SE-159M-H2
H₂ - vodík, 0-1000ppm H₂ (t.j. velmi nízké koncetrace), elektrochemický senzor, výstupy: 4-20mA + 3x alarm. relé
SE-21-230D
Hořlavé plyny, 1x poplachový stupeň, katalytický senzor, 2x výstupní relé (ALARM2 +FAULT), napájení 230V/50Hz
