CS-121-24
Mikroprocesorová ústředna, 1x vstup 4-20mA, 3x výstup pro Alarm1 + Alarm2 + poruchu Fault, montáž na DIN lištu, napájení 24Vss.
- Měřená místa / poplachové stupně
- 1 / 2
- Napájení / krytí
- 24 / IP20
Cena4 750 Kč
Poptat produktPopis zařízení
Ústředna CS-121-24 disponuje jedním vstupem pro analogový signál 4-20mA a třemi výstupními relé pro Alarm_1, Alarm_2 a poruchu FAULT. Napájení ústředny je 24Vss
Hlavní rysy ústředny:
- dvouúrovňová ústředna disponuje 3-mi bezpotenciálovými výstupními relé pro Alarm_1, Alarm_2 a poruchu FAULT.
- je osazena tlačítkem TEST-RESET umožňujícím testování konfigurace, včetně propojení do nadstavbového systému MaR
- jednoduchá konfigurace ústředny pomocí konfiguračního SW
- kompaktní rozměry ústředny
- montáž na DIN lištu, nebo do dveří rozvaděče
Technické parametry
- Napájení ústředny
- 24Vss (-10/+10%) / příkon max. 4,5VA podle připojeného snímače
- Počet analogových vstupů
- 1x 4÷20mA
- Zdroj pro snímač (vestavěný)
- 24Vss (+10%), trvale max. 120mA, krátkodobě 180mA
- Poplachové stupně
- 2x poplachový stupeň /ALARM-1, ALARM-2
- Parametry výstupních relé*
- 2x relé ALARM = 230V- 2A* / 1x relé FAULT = 230V- 2A*
- Pracovní prostředí
- bez nebezpečí výbuchu
- Klimatická odolnost
- -10°C až + 50°C / 5% – 90%RV
- Teplota skladování
- -20°C až + 60°C / max. 95%RV
- Rozměry (VxŠxH)
- 91 x 52 x 55 mm, MODULBOX 3M
- Hmotnost ústředny
- 120g
- Kabeláž napájení
- 2 x 1mm²
- Krytí
- IP20

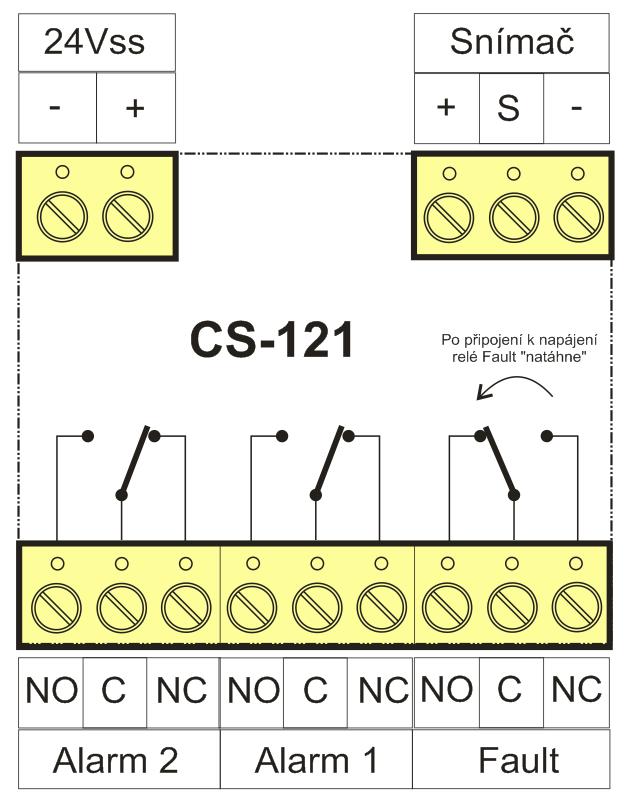

Schéma zapojení
Rozměry a pohledy
