CS-484-2
Mikroprocesorová ústředna, 2x vstup 4-20mA, 5x výstup (pro Alarm 1,2,3,4 + poruchu FAULT), zobrazení na LCD
- Měřená místa / poplachové stupně
- 2 / 4
- Napájení / krytí
- 24Vss / IP20
Popis zařízení
Ústředna CS-484-2 disponuje 2-mi vstupy pro analogový signál 4-20mA a 5-ti sdruženými výstupy (NPN) pro Alarm_1 ÷ Alarm_4 a poruchu FAULT. Napájení ústředny je 24Vss.
Hlavní rysy ústředny:
- 2-vstupá 4-úrovňová ústředna osazená LCD displejem
- disponuje sloty pro karty C484M a C484 umožňující komunikaci po protokolech MODBUS RTU nebo AIBUS
- sdružené výstupy ústředny je možné rozšířit a zónovat v modulech RM-560 nebo RM-516
- jednoduchá konfigurace ústředny pomocí konfiguračního SW-484
- základní vizualizační SW je zahrnut v ceně ústředny
- RTC, RS-485, RS232, archivace naměřených dat
Technické parametry
- Napájecí napětí
- 24Vss (-10/+15%) / 350mA
- Analogové vstupy
- 2x vstup 4-20mA/24Vss
- Logické vstupy
- TEST, RESET
- Poplachové stupně
- ALARM_1 ÷ 4 (pro každý vstup) + porucha FAULT
- Klimatická odolnost
- 0°C až +50°C / 5 až 90% RV při 40°C
- Teplota skladování
- -20°C až +60°C / max. 95% RV
- Rozměry (š × v × h)
- 160 x 90 x 73 mm, modulbox 9M
- Výstupy
- sdružené, 5x NPN ( ALARM 1÷ ALARM 4, FAULT)
- Parametry výstupů
- 24V/0,5A, max 100ms, 0,2A trvale, přepěť. ochrana
- Archivační paměť
- Data Flash 128kB – 6000 záznamů, záloha: 3V CR2430
- Vizualizační SW
- základní vizualizační SW je zahrnut v ceně ústředny
- Konfigurační SW
- na vyžádání (pouze servisní záležitost)
- Krytí
- IP 20
- Pracovní prostředí
- bez nebezpečí výbuchu
- Doplňkové vybavení
- karty C-484 a C-484M (protokol AIBUS nebo MODBUS_RTU)
- PEL*
- přípustné expoziční limity
- Komunikační rozhraní
- 1x RS-485, 1x RS-232, options: 1x RS-485 (izolovaná)

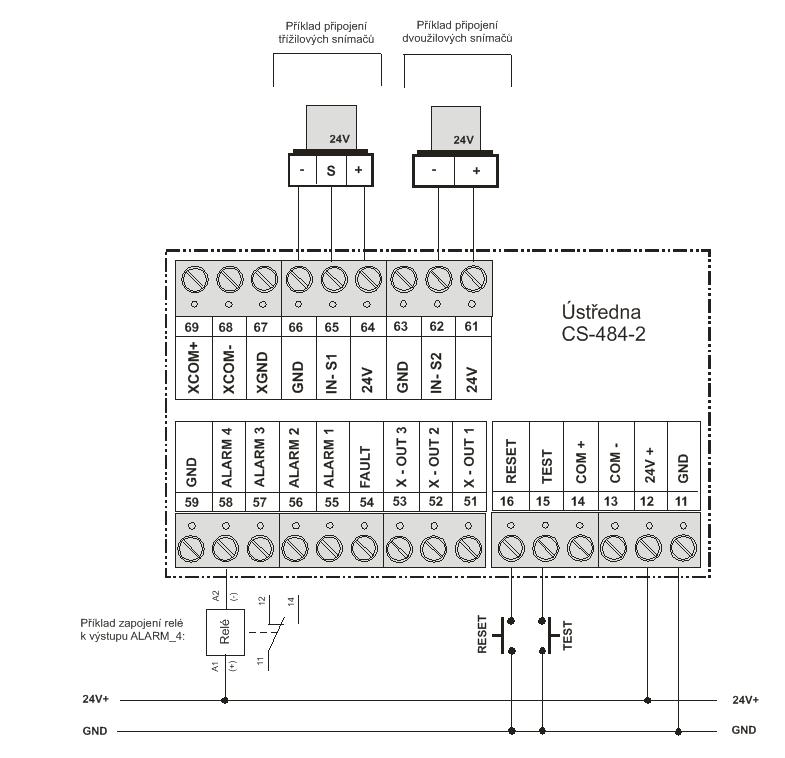

Schéma zapojení
