CS-242
Mikroprocesorová ústředna disponující 8-mi binárními vstupy. Vyhodnocuje snímací prvky osazené releovými výstupy.
- Měřená místa / poplachové stupně
- 4 / 2
- Napájení / krytí
- 230V / IP20
Popis zařízení
Ústředna CS-242 disponuje 8-mi binárními vstupy a dvěma výstupními bezpotenciálovými relé pro Alarm_1 a Alarm_2. Napájení ústředny je 230V/50Hz
Hlavní rysy ústředny:
- dvouúrovňová ústředna
- je osazena tlačítkem TEST-RESET umožňujícím testování konfigurace, včetně propojení do nadstavbového systému MaR
- kompaktní rozměry ústředny
- montáž na DIN lištu, nebo do dveří rozvaděče
Technické parametry
- napájení
- 230V AC +/-10% / 7VA
- počet vstupů
- 8x binární vstup (například 4x dvoustupňový detektor)
- počet poplachových stupňů
- 2
- typ připojitelných detektorů
- pouze přístroje (detektory) disponující reléovým výstupem
- parametry výstupních relé
- 230V – 1A*
- klimatická odolnost
- -20°C až +60°C/5až 90%RV/40°C
- rozměry modulu
- 106 x 90 x 58 mm / MODULBOX 6M
- krytí modulu
- IP 20
* Kontakty výstupních relé jsou navzájem nezávislé. Je však nepřípustné na nich kombinovat malé a nízké napětí či spínat různé fáze nízkého napětí.

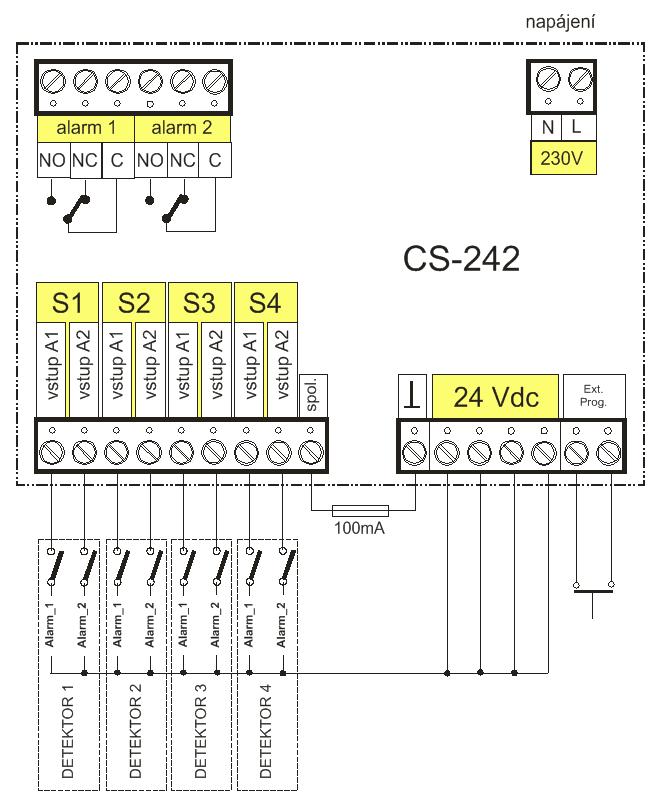

Schéma zapojení

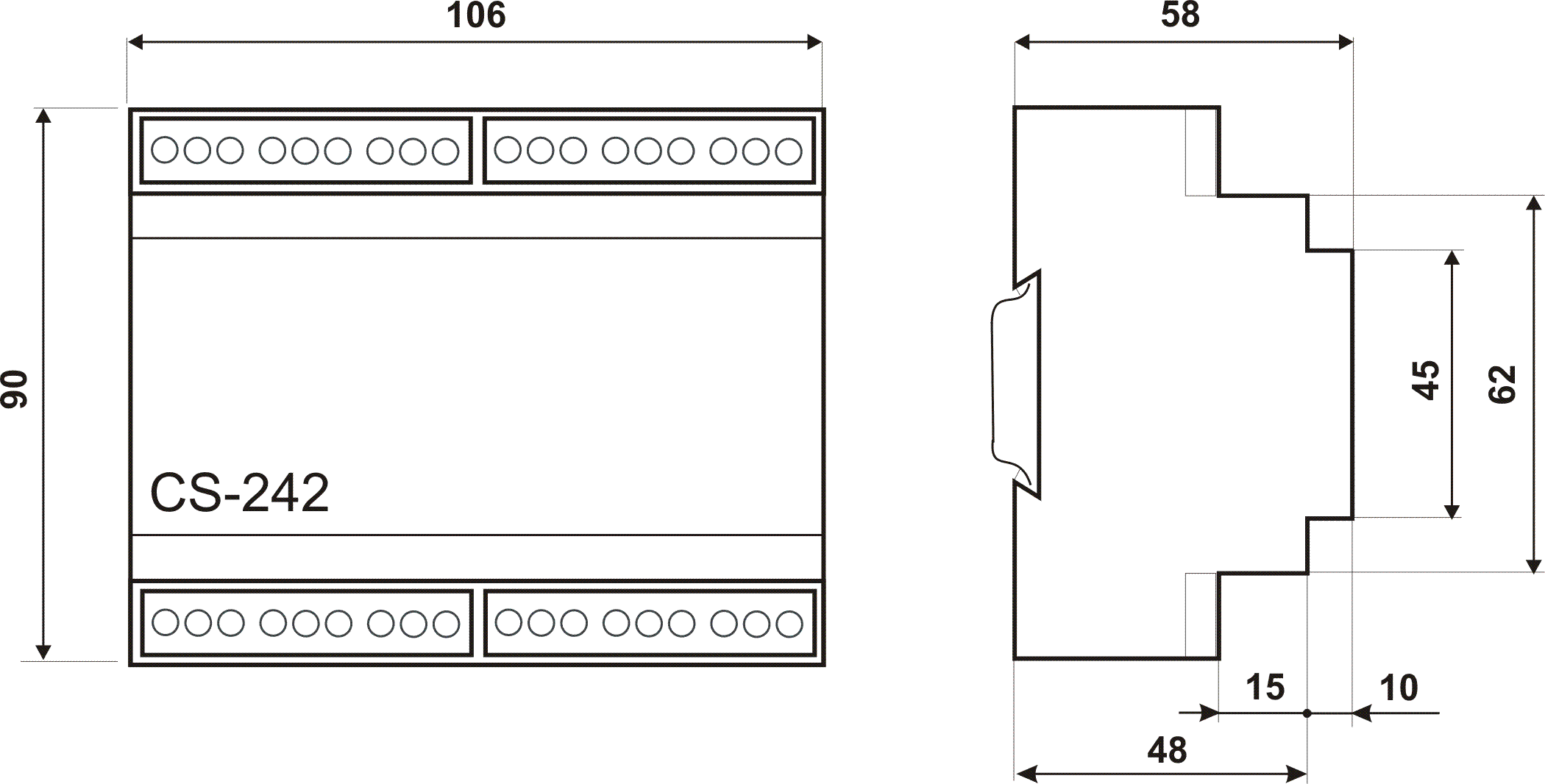

Rozměry a pohledy
