Toxický plyn
TS-315EC
CO – oxid uhelnatý, 0-300ppm CO, elektrochemický senzor, Al pouzdro, 4-20mA
- Měřená místa / poplachové stupně
- 1 / 0 (4-20mA)
- Napájení / krytí
- 24Vss / IP54 (IP65)
Popis zařízení
Snímač TS-315EC je určen k detekování oxidu uhelnatého (CO) při jeho únicích v prostorách garáží a průmyslových objektů při ochraně zdraví osob a majetku.
Hlavní rysy snímače:
- snímač je osazen selektivním elektrochemickým senzorem nezpůsobujícím falešné poplachy (reaguje pouze s CO)
- snímač disponuje analogovým výstupním signálem 4-20mA s lineární výstupní charakteristikou
- mechanicky odolné Al pouzdro přístroje
- robustní mosazná niklovaná hlavice senzoru, včetně kabelových průchodek
- doporučená kalibrační perioda je 12měsíců
- snímač doporučujeme využít v propojení s ústřednami řady CS-121 a CS-484
Technické parametry
- Detekovatelný plyn
- Oxid uhelnatý_CO
- Princip měření
- Elektrochemický senzor
- Rozsah měření
- 0-300ppm CO (variantně 0-150, 0-500ppm)
- Maximální zátěž čidla
- 600ppm CO
- Provedení pouzdra
- Al pouzdro, niklovaná mosazná hlavice senzoru i kabelová průchodka
- Výstupní signál
- 4-20mA / lineární charakteristika
- Lineární charakteristiky
- max. 500Ω
- Informace o stavu
- Snímač je dodáván v nakalibrovaném a seřízeném stavu
- Zahřívací doba na čistém vzduchu
- Průměrně 10min
- Doba odezvy (t90)
- Méně než 60s
- Klimatická odolnost
- -10°C až + 50°C / 15% – 95%RV
- Teplota skladování
- +5°C až + 20°C / max. 95%RV
- Napájecí napětí
- 24Vss +/-10%
- Příkon
- 0,5VA
- Hmotnost detektoru
- 700g
- Rozměry (VxŠxH)
- 170 x 80 x 60 mm
- Očekávaná životnost
- Více než 4roky na čistém vzduchu / koncentrace překračující měřící rozsah snímače (i trvalá přítomnost měřeného plynu) zkracují úměrně životnost senzoru
- Kalibrační perioda
- Doporučený interval =12 měsíců
- Krytí
- IP54

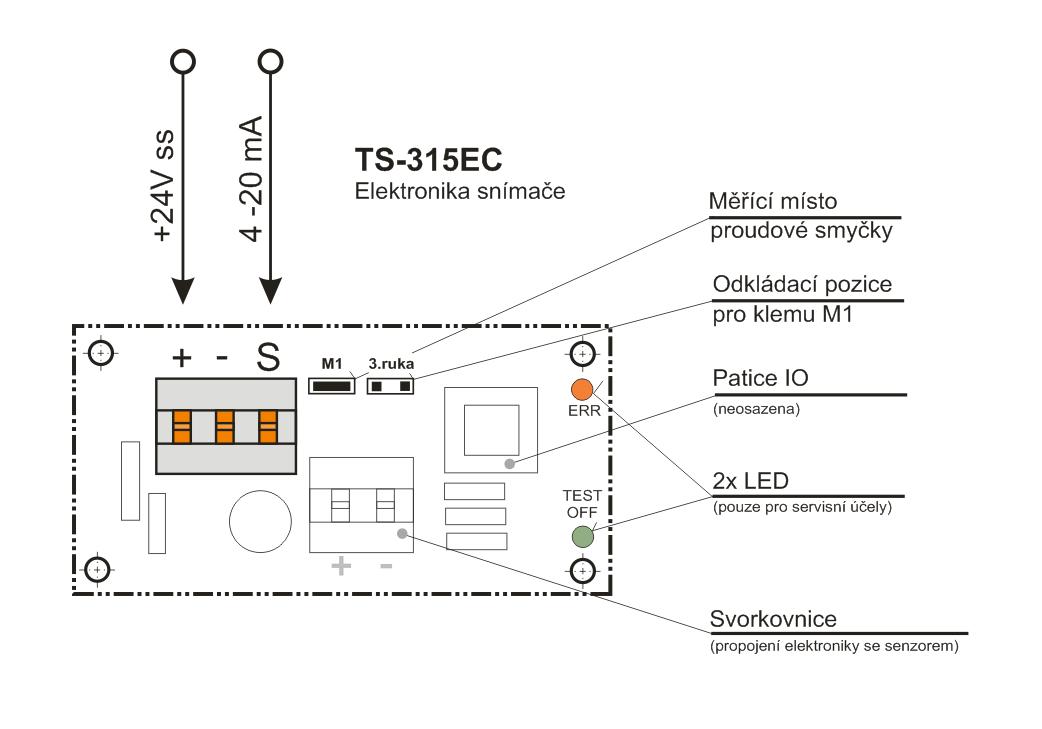

Schéma zapojení

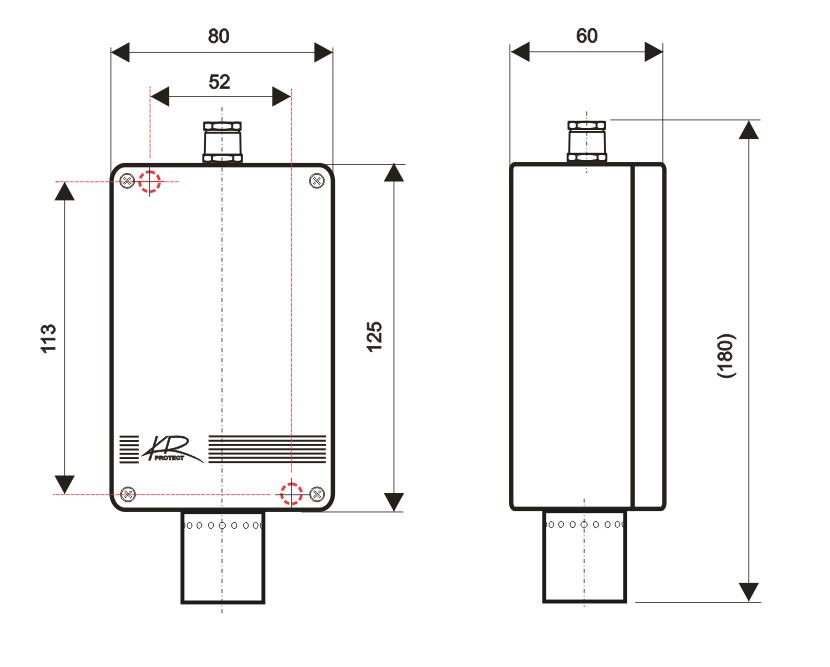

Rozměry a pohledy
