Toxický plyn
TS-315IR-CO2
CO2 – oxid uhličitý, 0-5% obj. CO2, IR senzor, výstup 4-20mA / lineární
- Měřená místa / poplachové stupně
- 1 / 0 (4-20mA)
- Napájení / krytí
- 24Vss / IP54
Popis zařízení
Snímač TS-315IR-CO2 je určen k detekování oxidu uhličitého (CO2) při jeho náhodných únicích či haváriích v prostorách zasažitelných tímto plynem při ochraně zdraví osob a majetku. Snímač je osazen IR senzorem umístěným spolu s vyhodnocovacími obvody do společného AL pouzdra.
Hlavní rysy snímače:
- snímač disponuje analogovým výstupním signálem 4-20mA s lineární výstupní charakteristikou
- má mechanicky odolné AL pouzdro
- disponuje IR senzorem, selektivní infračervená absorbce (NDIR senzor)
- snímač doporučujeme využít v propojení s ústřednami řady CS-121 a CS-484
Technické parametry
- Detekovaný plyn
- oxid uhličitý – CO₂
- Princip měření
- selektivní infračervená absorbce (NDIR senzor) přístup vzorku k senzoru: difusní
- Standardní měřící rozsah
- 0-5% obj. CO₂ (t.j. 0-50.000ppm CO₂)
- Volitelné měřící rozsahy
- 0-1%, 0-2%, 0-3% obj. CO₂, 0-3.000ppm, 0-6.000ppm CO₂
- Přesnost
- +/-2% při 25°C (z plného rozsahu)
- Zahřívací doba
- cca 2min
- Doba odezvy (t₉₀)
- maximálně 70s
- Teplotní rozsah
- -10°C až + 50°C
- Povolený tlak okolí
- 900hPa až 1100hPa
- Povolená vlhkost okolí
- 15% – 95% RV/40°C nekondenzující
- Napájení
- 24Vss +/-5% / 100mA
- Výstup
- 4-20mA – lineární, max. zátěž 450ohmů
- Očekávaná životnost
- minimálně 5let na čistém vzduchu
- Instalace
- 10-15cm nad úroveň podlahy
- Montážní otvory
- průměr 5mm / 113 x 52mm
- Provedení pouzdra
- pouzdro přístroje: hliník, práškové lakování kabelová průchodka: niklovaná mosaz kryt senzoru: sintrovaný kov
- Zapojení
- stíněný kabel 3 x 1mm² doporučený typ: JYTY 3×1
- Krytí
- IP54

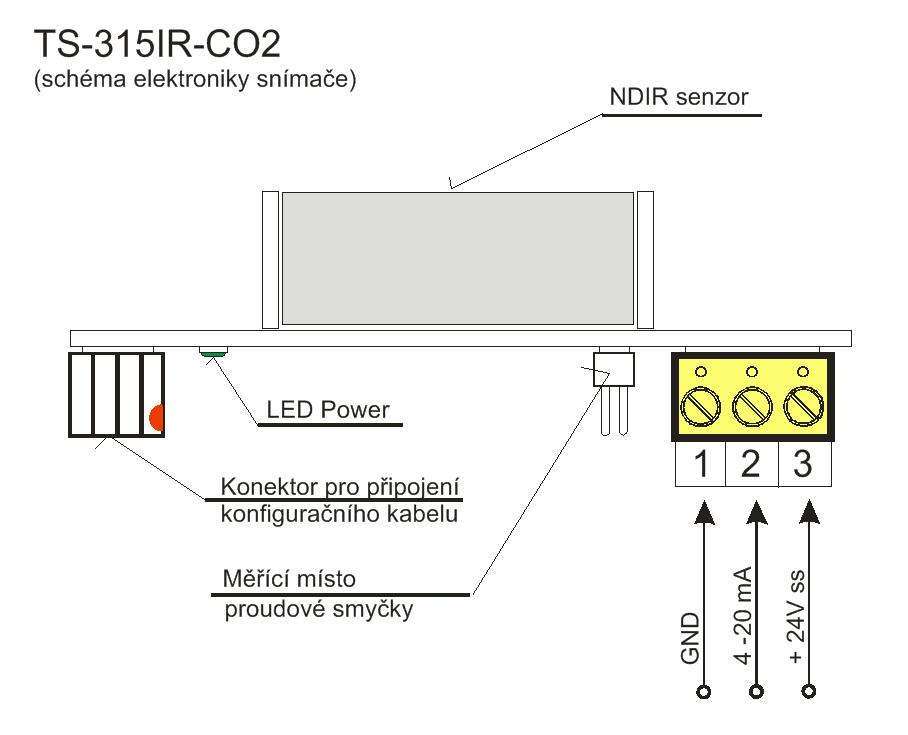

Schéma zapojení

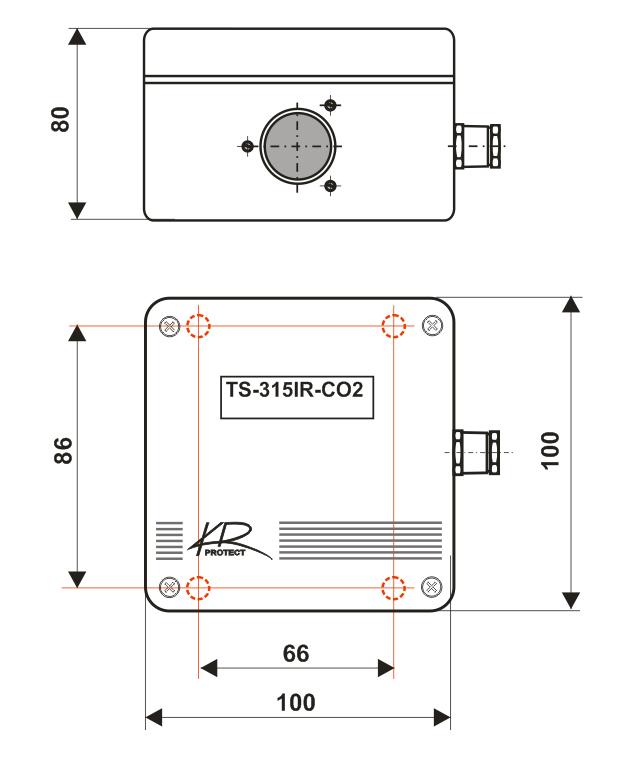

Rozměry a pohledy
